Page 42

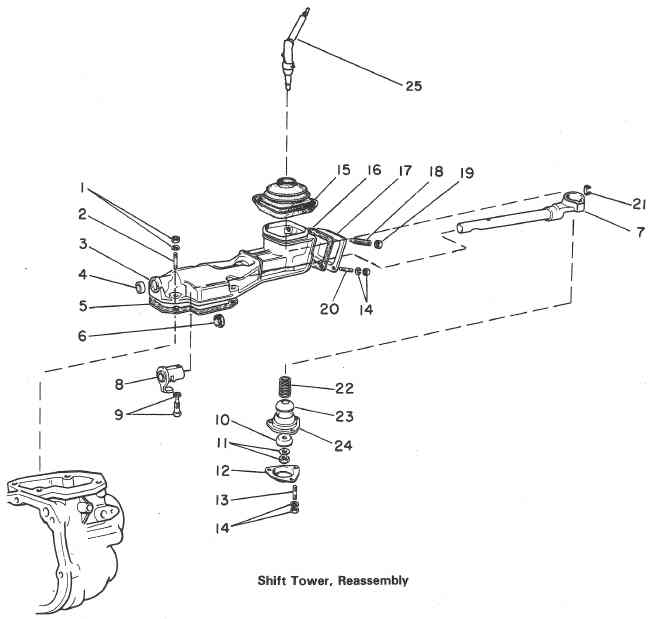

Assemble Shift Tower

a. If disassembled, install shaft (7) in shift tower (3) and into dog (8). Assembie bolt and washer (9).
     Tighten screw to 14 lb ft torque.
b. Assembie new gasket (16), cover (17), and washer and nut 0 4).
c. Place spring (21) in groove in shaft (7). Install shift lever (25).
d. To bottom of shift lever, assemble spring (22), cover (23), socket (24), bearing (10), and washer and

     nut (11). Tighten nut to 11 lb ft torque.
e. Assemble cover 0 2) and three washers and nuts 0 4).
f. To adjust reverse lockout screw (18), place shift lever (25) in fifth/reverse gate. Screw reverse

    lockout screw (18) in until it contacts shift lever, then back out three turns. Tighten locknut 0 9).



1 . Nut and lockwasher
2. Stud
3. Shift tower
4. Cap
5. Gasket
6. Bearing
7. Shaft
8. Dog
9. Bolt and lockwasher
10. Bearing
11. Nut and washer
12. Cover
13. Stud
14. Nut and lockwasher
15. Boot
16. Gasket
17. Cover
18. Reverse lockout screw
19. Locknut
20. Stud
21. Spring
22. Spring
23. Cover
24. Socket
25. Shift lever
