Reassembly

Page 43

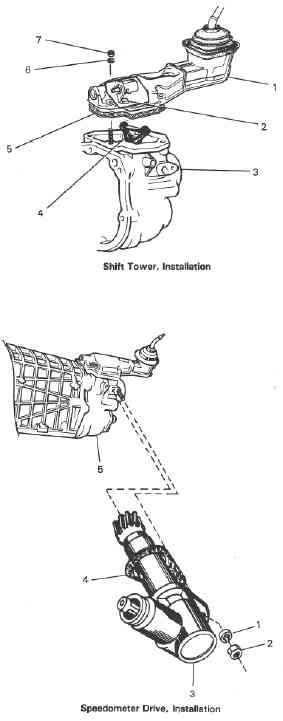

Install Shift Tower

a. Assemble new gasket (5) on rear housing (3).
b. Move shift lever forward, then place shift tower (1) on rear housing (3).
c. Carefully slide shift tower down, then move shift lever rearward to engage
    dog (2) on engaging lever (4).
d. Assemble four washers (6) and nuts (7).

1 . Shift tower assembly
2. Dog
3. Rear housing
4. Engaging lever
5. Gasket
6. Lockwasher
7. Nut















Install Speedometer Drive

a. Assemble new gasket (4) and speedometer drive (3) on rear housing (5).
b. Assemble washer (1) and nut (2).

1. Lockwasher
2. Nut
3. Speedometer drive
4. Gasket
5. Rear housing
